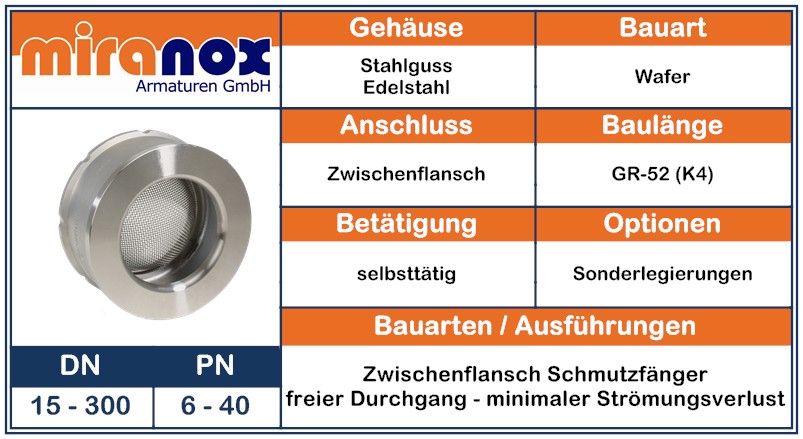

Zwischenflansch-Schmutzfänger WAFER
Der Zwischenflansch-Schmutzfänger unterscheidet sich von allen anderen Schmutzfängern insoweit, dass die Armatur selbst keinerlei Anschlussform besitzt. Der Schmutzfänger ist so konstruiert, dass er direkt zwischen Rohrleitungsflansche montiert werden kann.
Der Schmutzfänger in Zwischenflansch-Konstruktion ist in den Nennweiten 15 bis DN300 erhältlich. Dank eines integrierten Zentrierbunds am Gehäuse ist die Armatur passend für diverse Druckstufen von PN6 bis PN40 sowie für ANSI. Die Vorteile der Bauart ergeben sich aus den Konstruktionsmerkmalen. Der halbkugelförmige Filter besitzt eine große Oberfläche. Hieraus ergibt sich ein minimaler Druckverlust. Der Freiraum verhindert hingegen Verstopfungen und es kommt zu keinerlei Strömungsumleitungen.
Für Schmutzfänger Typ SF344Z aus Stahl oder SF366Z aus Edelstahl stehen Siebeinsätze in diversen Maschenweiten parat.
