Absperrschieber…
- haben die Aufgabe, den Rohrleitungs-Durchfluss abzusperren oder völlig freizugeben
- Ventile, Klappen und Kugelhähne sind typische Vertreter von Absperrarmaturen
- sind, abgesehen von einigen Sonderbauformen, reine Auf/Zu-Armaturen
- ermöglichen durch Absperren der Rohrleitung Wartungsarbeiten an nachfolgenden Armaturen
- können weich dichtend, rein metallisch dichtend oder primär metallisch – sekundär weich dichtend sein
- für die Chemie sind meist aus Stahlguss oder Edelstahl
- für Wasserleitungen (GG, GGG) können mit einer Epoxydharz- oder einer emaillierten Beschichtung ausgeführt werden
- sind in diversen Sonderbauformen, z.B. als Stoffschieber oder Membranschieber erhältlich
Absperrschieber im Downloadbereich finden

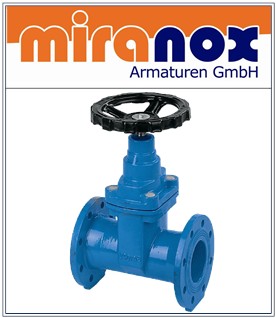

Absperrschieber GGG-40
Flachschieber / Ovalschieber
für Trinkwasser & Abwasser
Flansche PN10-PN16 nach EN1092-2
Baulänge GR-14 (F4) / GR-15 (F5)
gummierter Keil: EPDM, NBR
Betätigung: Handrad, Einbaugarnitur
- Absperrschieber für Trinkwasser – kurze Baulänge GR-14
- Absperrschieber für Trinkwasser – lange Baulänge GR-15
- Absperrschieber für Abwasser – kurze Baulänge GR-14
- Absperrschieber für Abwasser – lange Baulänge GR-15

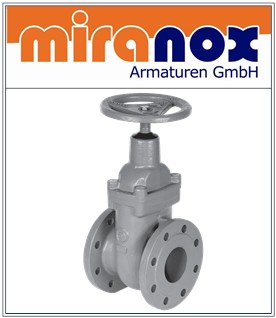

Absperrschieber GG-25
Flachschieber / Ovalschieber
metallisch dichtend
Flansche PN6-PN16 nach EN192-2
Baulänge GR-14 (F4) / GR-15 (F5)
Messing, Bronze, Niro dichtend
Betätigung: Getriebe, Handrad, Antrieb
- Absperrschieber – GR-14 – Messing dichtend
- Absperrschieber – GR-15 – Messing dichtend
- Absperrschieber – GR-14 – NIRO dichtend
- Absperrschieber – GR-15 – NIRO dichtend

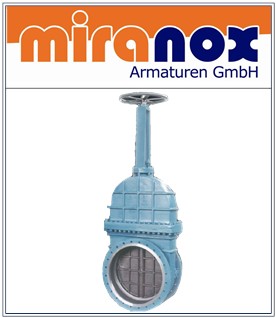

Absperrschieber GGG-40
Flach-/ Oval-/ Rundschieber
metallisch dichtend
Flansche PN10-PN40 nach EN1092-2
Baulänge GR-14 / GR-15 / GR-26
Messing, Bronze, Niro dichtend
Betätigung: Getriebe, Handrad, Antrieb
- Keilflachschieber- GR-14 – Messing dichtend
- Keilovalschieber – GR-15 – Messing dichtend
- Keilflachschieber – GR-14 – NIRO dichtend
- Keilovalschieber – GR-15 – NIRO dichtend
- Keilrundschieber – NIRO – außenliegende Spindel
- Keilrundschieber – NIRO – innenliegende Spindel

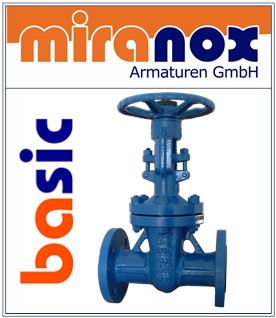

Absperrschieber GP240GH
Stahlguss-Baureihe BASIC
Keilflach-/ Keilrundschieber
Flansche PN16-PN63 nach EN1092-1
Baulänge GR-14 / GR-15 / GR-26
außenliegende Spindel
OPTIONAL: TA-LUFT
- Stahlguss-Absperrschieber BASIC – Flansche PN16
- Stahlguss-Absperrschieber BASIC – Flansche PN25
- Stahlguss-Absperrschieber BASIC – Flansche PN40
- Stahlguss-Absperrschieber BASIC – Flansche PN63

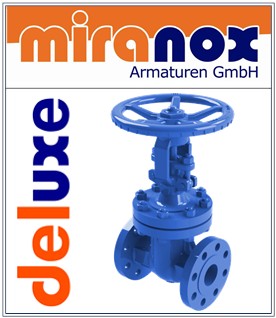

Absperrschieber GP240GH
Stahlguss-Baureihe DELUXE
Keilflach- / Keilrundschieber
Flansche / Anschweißenden
Baulänge GR-14 / GR-15 / GR-26
außenliegende Spindel
OPTIONAL: TA-LUFT, G17CrMo5-5
- Absperrschieber DELUXE aus Stahlguss – Flansche PN16
- Absperrschieber DELUXE aus Stahlguss – Flansche PN25
- Absperrschieber DELUXE aus Stahlguss – Flansche PN40
- Absperrschieber DELUXE – hochwarmfest – Flansche PN25

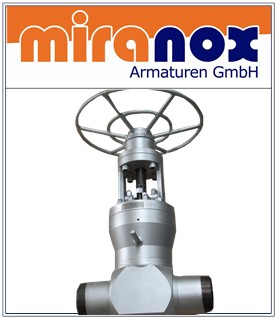

Schmiedestahl-Schieber
aus P250GH / 16Mo3
druckdichtender Deckel
Flansche / Anschweißenden
mit Überdrucksicherung
gepanzerte Sitzflächen
- Absperrschieber aus P250GH – Flansche PN63
- Absperrschieber aus P250GH – Schweißenden PN63
- Absperrschieber aus 16Mo3 – Flansche PN63
- Absperrschieber aus 13CrMo – Anschweißenden PN63
- Absperrschieber aus 13CrMo – Anschweißenden PN100

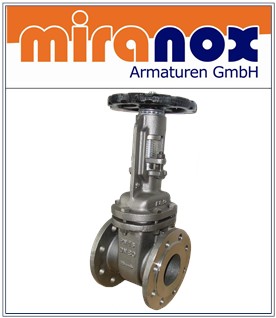

Edelstahl-Absperrschieber
aus 1.4408 / 1.4581
Keilflach-/ Keilrundschieber
Flansche nach EN1092-1
Baulänge GR-14 / GR-15 / GR-26
außenliegende Spindel
- Absperrschieber aus 1.4408 – GR-14 – Flansche PN16
- Absperrschieber aus 1.4408 – GR-26 – Flansche PN40
- Absperrschieber aus 1.4581 – GR-15 – Flansche PN16
- Absperrschieber aus 1.4408 – innenliegende Spindel

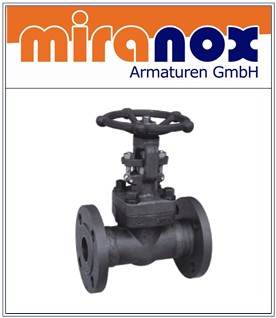

DIN Kleinschieber
P250GH / 1.4404 / 1.4571
DN15 – DN50
Flansche nach EN1092-1
Baulänge GR-1 nach EN558-1
metallisch dichtend

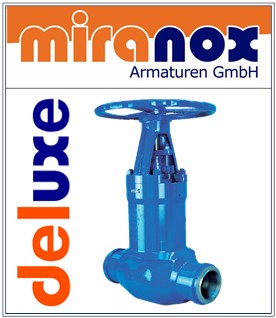

Hochdruck-Absperrschieber
hochlegiert – druckdicht
mit Anschweißenden
Hochlegierte Werkstoffe
High Performance
Druckentlastung
Überdrucksicherung
